Đăng Phát Flex DP25

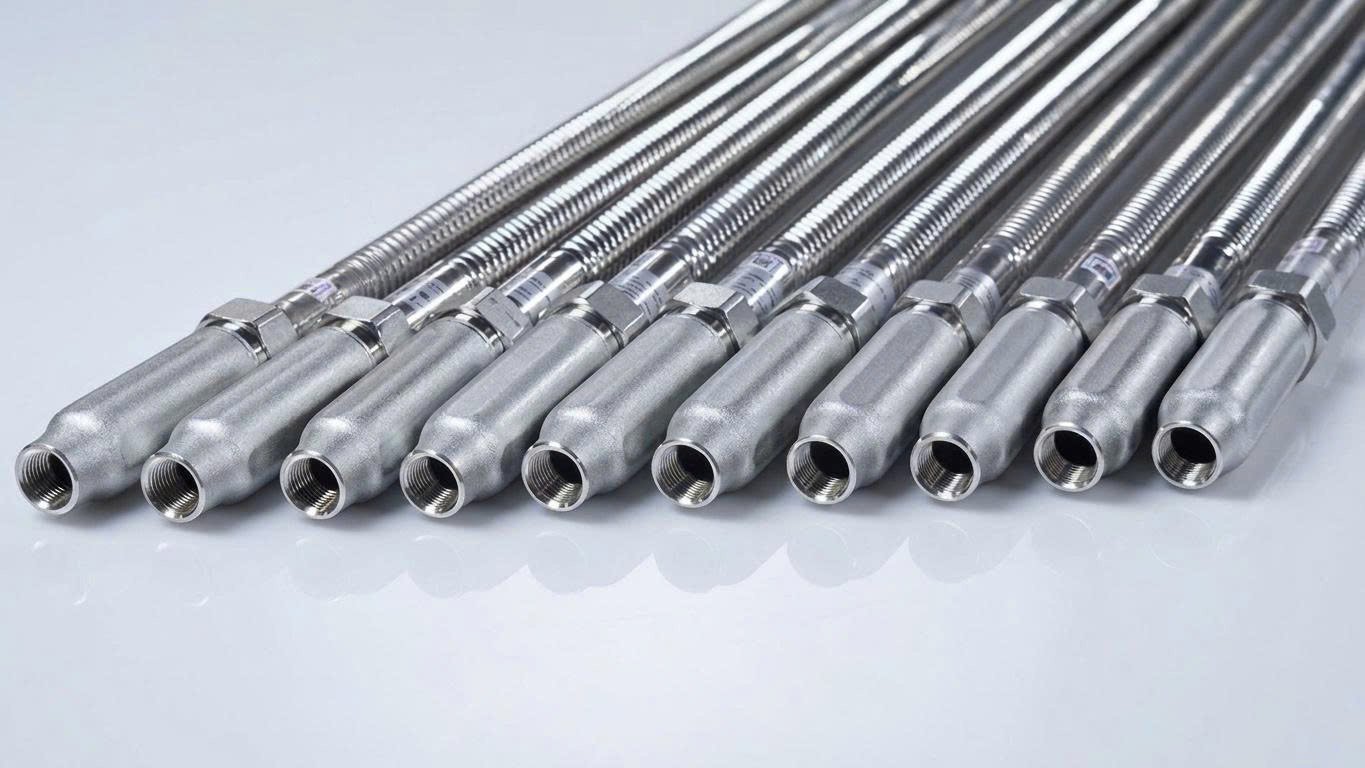

Ống mềm nối đầu phun (còn gọi là dây mềm nối đầu phun sprinkler) DP25, cấu tạo dạng ống gân xoắn inox (Helical Corrugated Hose), dùng để nối mềm từ đường ống nhánh đến đầu phun sprinkler trong hệ thống chữa cháy tự động. Có 2 phiên bản: DP25UB (không bện) và DP25B (có bện).
Yêu cầu báo giáThông số kỹ thuật
| Đường kính ống | ID: 24.2mm / OD: 24.8mm |
|---|---|
| Loại ống / phụ kiện | Ống gân xoắn (Helical Corrugated Hose), loại ren (Threaded) |
| Nhiệt độ hoạt động tối đa | 107°C (225°F) |
| Áp suất hoạt động tối đa | 14kg/cm² (TCVN) / 200 psi (UL) / 200 psi (FM) |
| Bán kính uốn cong nhỏ nhất | 4 inch (UL/ULC) / 9 inch (FM) |
| Sản xuất theo tiêu chuẩn | UL, ULC, FM, TCVN |
Bảng mã sản phẩm
| Mã sản phẩm | Kết nối (Inlet x Outlet) | Chiều dài lắp đặt (mm) | Số lần uốn 90° tối đa | Bán kính uốn cong tối thiểu (in) |
|---|---|---|---|---|
DP25UB-15-700 |
1x1/2 | 700 | 2 | 4 |
DP25UB-15-1000 |
1x1/2 | 1000 | 3 | 4 |
DP25UB-15-1200 |
1x1/2 | 1200 | 3 | 4 |
DP25UB-15-1500 |
1x1/2 | 1500 | 3 | 4 |
DP25UB-15-1800 |
1x1/2 | 1800 | 3 | 4 |
DP25UB-20-700 |
1x3/4 | 700 | 2 | 4 |
DP25UB-20-1000 |
1x3/4 | 1000 | 3 | 4 |
DP25UB-20-1200 |
1x3/4 | 1200 | 3 | 4 |
DP25UB-20-1500 |
1x3/4 | 1500 | 3 | 4 |
DP25UB-20-1800 |
1x3/4 | 1800 | 3 | 4 |
DP25B-15-700 |
1x1/2 | 700 | 2 | 4 |
DP25B-15-1000 |
1x1/2 | 1000 | 3 | 4 |
DP25B-15-1200 |
1x1/2 | 1200 | 3 | 4 |
DP25B-15-1500 |
1x1/2 | 1500 | 3 | 4 |
DP25B-15-1800 |
1x1/2 | 1800 | 3 | 4 |
DP25B-20-700 |
1x3/4 | 700 | 2 | 4 |
DP25B-20-1000 |
1x3/4 | 1000 | 3 | 4 |
DP25B-20-1200 |
1x3/4 | 1200 | 3 | 4 |
DP25B-20-1500 |
1x3/4 | 1500 | 3 | 4 |
DP25B-20-1800 |
1x3/4 | 1800 | 3 | 4 |
Bộ hàng tiêu chuẩn — giao đủ 8 phụ kiện lắp đặt
Mỗi bộ giao đến công trình gồm ống mềm inox, tem kiểm định và đầy đủ 8 phụ kiện lắp đặt — trong đó có 1 thanh ngang, 1 kẹp giữa và 2 kẹp bên. Lắp được ngay, không phải mua thêm chi tiết rời.
Phụ kiện đi kèm
Sơ đồ & hình ảnh lắp đặt
Vị trí lắp đặt điển hình của bộ ống mềm nối đầu phun trên khung trần thả — từ đường ống chính xuống đầu phun sprinkler.

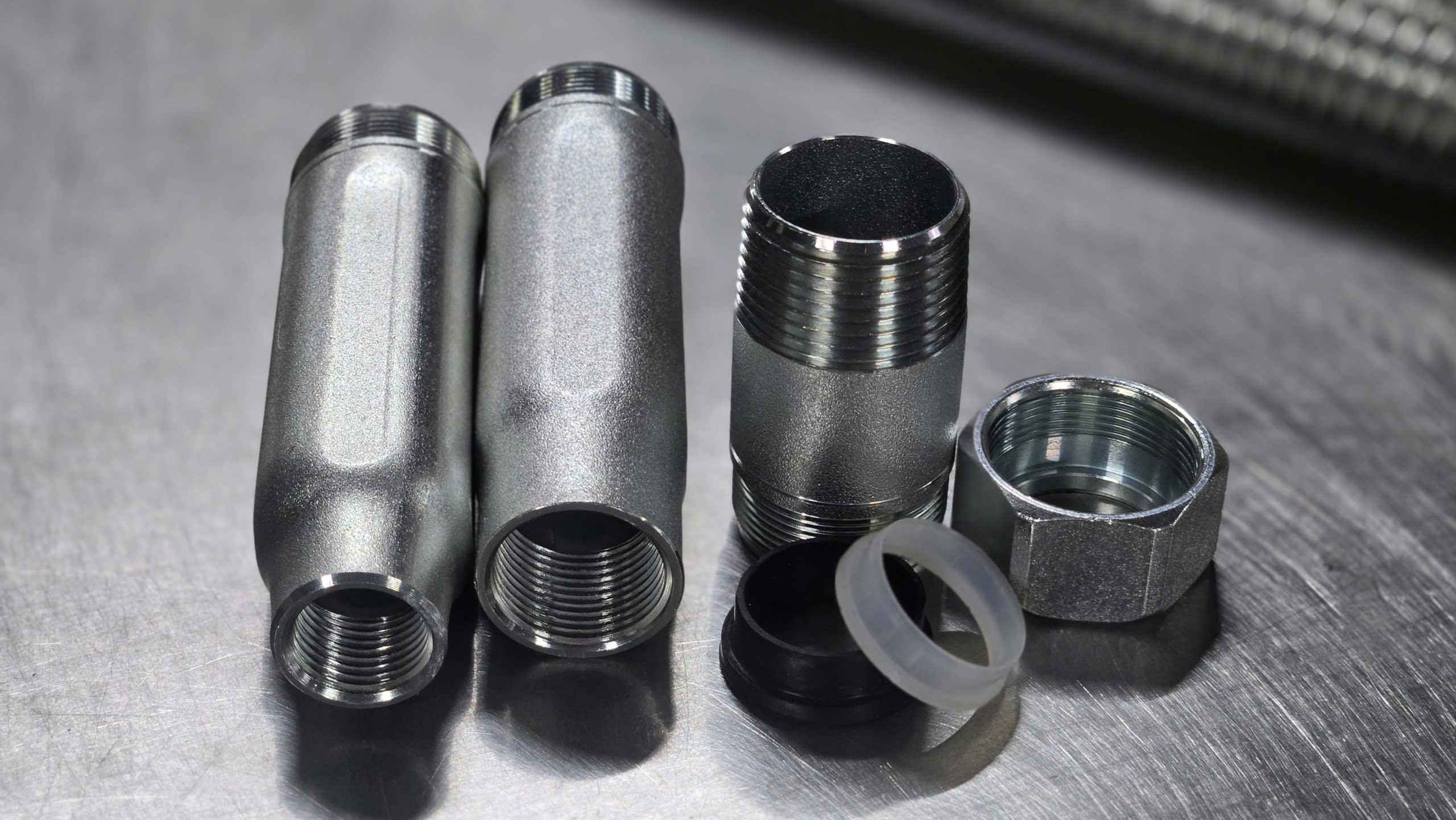

- 1 Nipple đầu vào (ren 1" NPT/BSPT)
- 2 Gioăng cao su làm kín
- 3 Đai ốc siết đầu nối
- 4 Thanh ngang gá trên khung trần

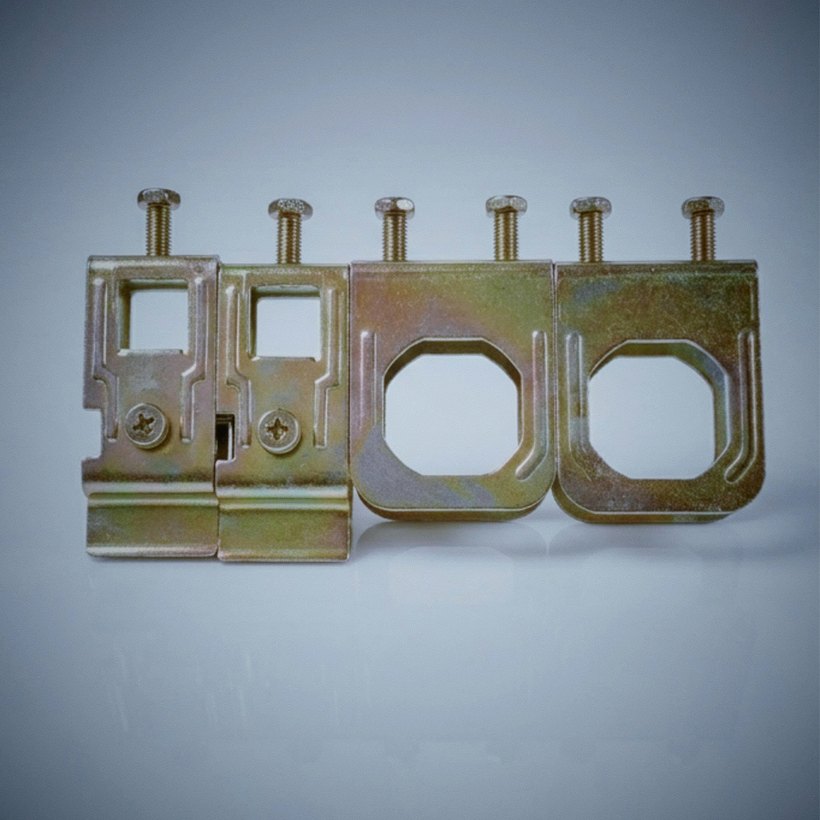

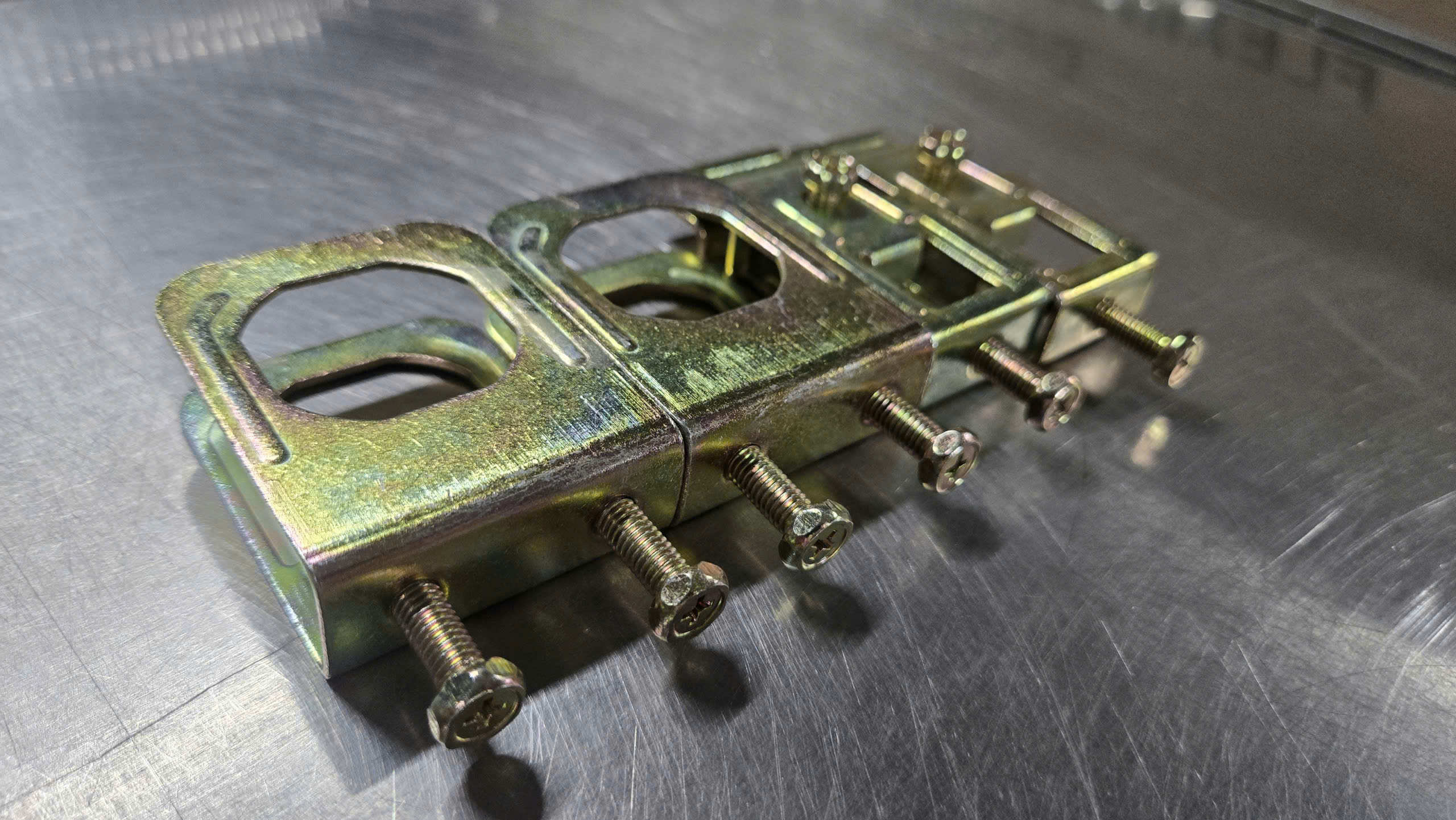

- 5 Kẹp giữa định vị đầu ra

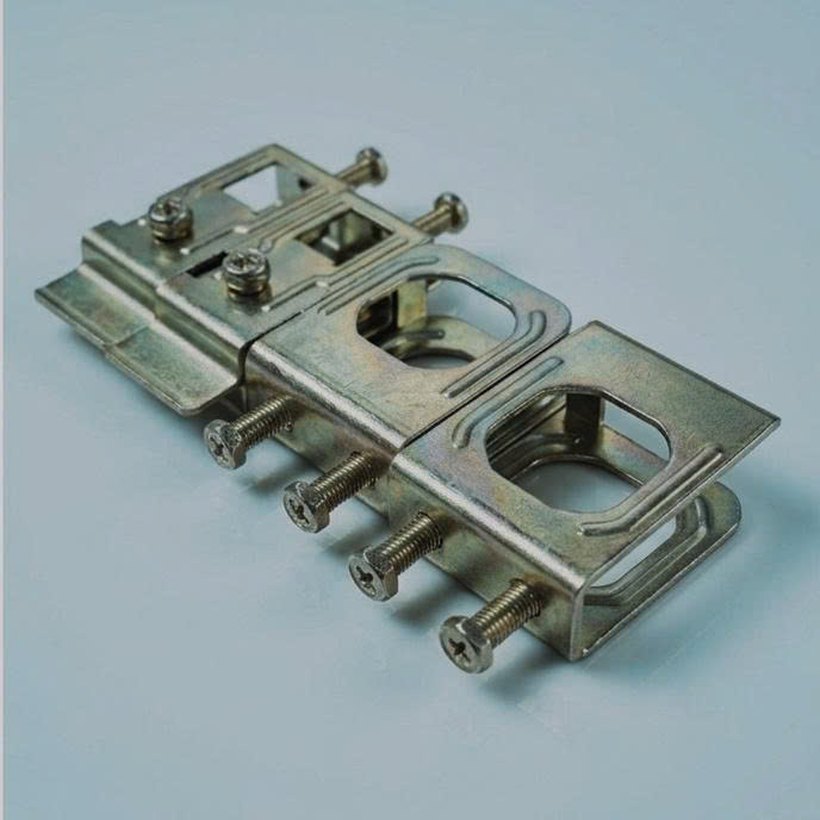

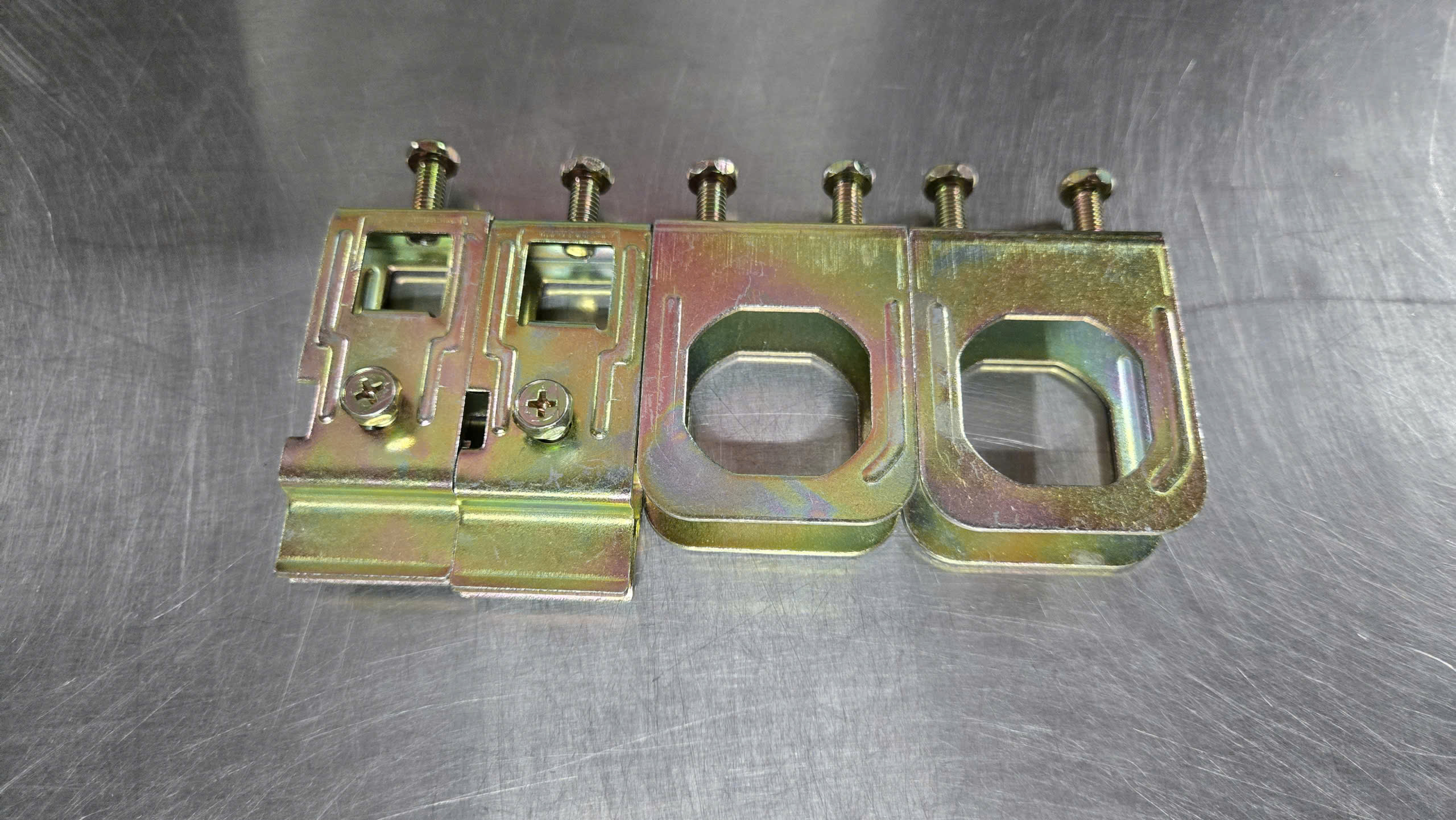

- 6 Kẹp bên cố định 2 đầu thanh ngang (×2)
- 7 Côn giảm xuống 1/2" hoặc 3/4"
- 8 Vòng đệm nhựa
Ứng dụng thực tế trên khung trần thả.
