Bán kính uốn cong tối thiểu (minimum bend radius) là một trong những thông số kỹ thuật quan trọng nhất của ống mềm nối đầu phun sprinkler, nhưng lại thường bị xem nhẹ trên công trường vì ống có vẻ ngoài dễ uốn bằng tay. Hiểu đúng thông số này giúp nhà thầu tránh những lỗi tưởng nhỏ nhưng ảnh hưởng trực tiếp đến hiệu quả chữa cháy của hệ thống.
Bán kính uốn cong là gì và vì sao nó tồn tại

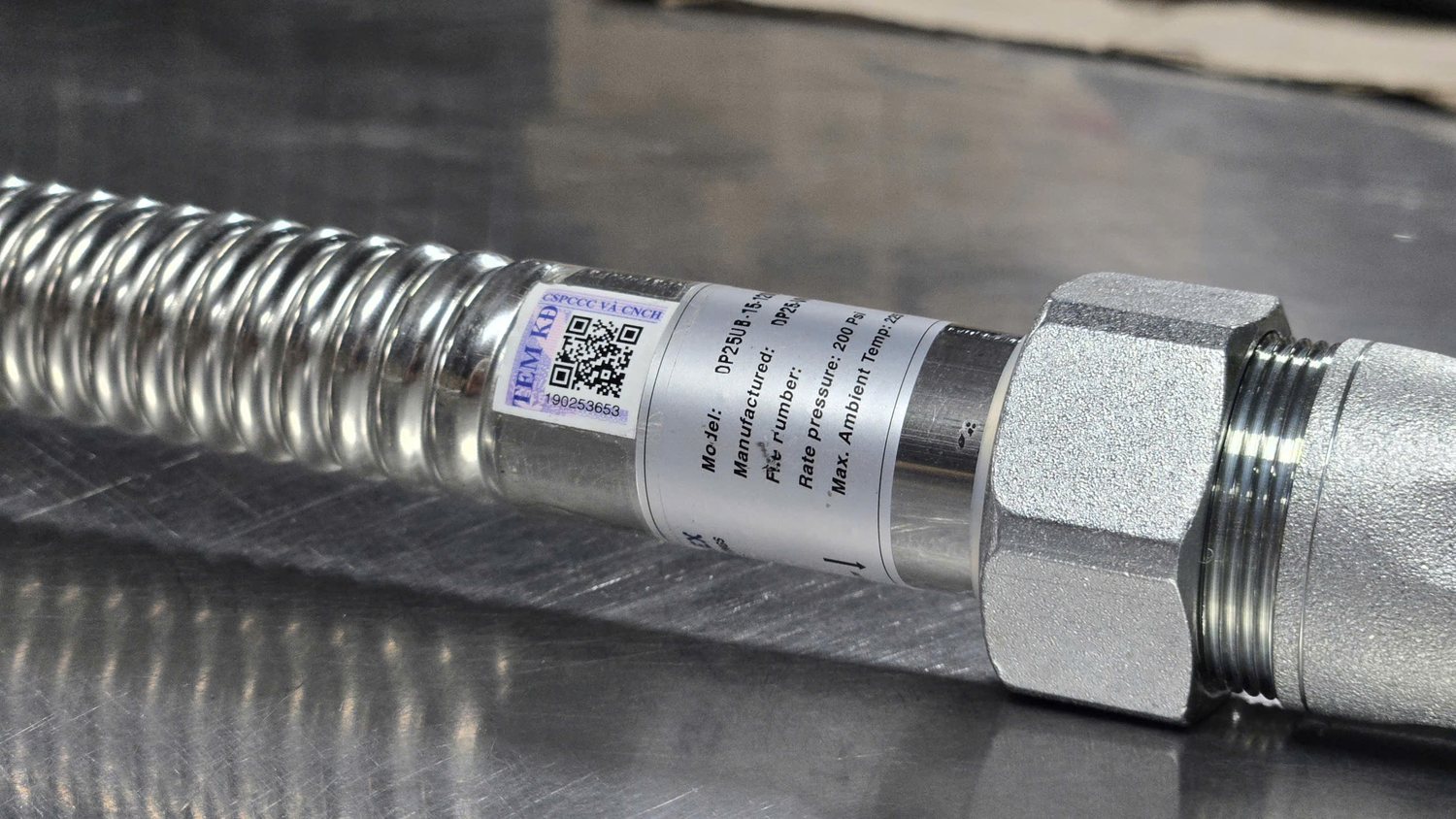

Ống mềm nối đầu phun có cấu tạo dạng ống gân xoắn kim loại (corrugated hose), gồm nhiều lớp gân lượn sóng liên tiếp giúp ống uốn dẻo theo nhiều hướng. Bán kính uốn cong tối thiểu là giới hạn cong nhỏ nhất mà nhà sản xuất cho phép, được xác định qua thử nghiệm để đảm bảo ống không bị biến dạng, không làm hẹp tiết diện dòng chảy và không suy giảm độ bền cơ học tại điểm uốn.
Hai ngưỡng bán kính uốn cong cần nhớ
- Theo tiêu chuẩn UL/ULC: bán kính uốn cong tối thiểu là 4 inch
- Theo tiêu chuẩn FM: bán kính uốn cong tối thiểu là 9 inch, nghiêm ngặt hơn do yêu cầu kiểm soát dòng chảy khắt khe hơn của FM
Việc áp dụng đúng ngưỡng phụ thuộc vào tiêu chuẩn thiết kế mà công trình tuân theo. Nhầm lẫn giữa hai ngưỡng này là lỗi khá phổ biến khi đội thi công dùng chung một quy tắc "áng chừng" cho mọi dự án.
Hậu quả khi uốn gập ống vượt quá giới hạn cho phép
Uốn ống nhỏ hơn bán kính cho phép không khiến ống gãy hay rò rỉ ngay lập tức, nên lỗi này thường không bị phát hiện khi nghiệm thu bằng mắt thường. Vấn đề nằm ở chỗ điểm uốn quá gấp làm hẹp cục bộ tiết diện trong lòng ống, cản trở lưu lượng nước khi hệ thống kích hoạt chữa cháy, đồng thời tạo ứng suất cơ học tập trung tại điểm uốn khiến ống dễ hư hỏng hơn theo thời gian, nhất là ở những vị trí chịu rung động.
Cách kiểm tra bán kính uốn cong trên công trường
- Xác định tiêu chuẩn thiết kế áp dụng cho công trình (UL/ULC hay FM) trước khi thi công
- Dùng dưỡng đo hoặc thước đo trực tiếp bán kính cong tại các điểm ống đổi hướng
- Quan sát trực quan: nếu điểm uốn tạo thành góc gấp rõ rệt thay vì đường cong mềm mại, khả năng cao đã vượt giới hạn cho phép
- Điều chỉnh vị trí lắp hoặc dùng ống dài hơn để tạo đường cong thoải hơn thay vì ép ống vào không gian quá hẹp
Lựa chọn đúng sản phẩm ngay từ đầu
Nắm rõ bán kính uốn cong cho phép của từng dòng sản phẩm giúp việc thi công chính xác hơn. Nhà thầu nên lưu ý thông số này khi lựa chọn dây mềm nối đầu phun sprinkler cho từng khu vực công trình. Xem thông số kỹ thuật chi tiết của DP25UB và DP25B, hoặc tham khảo bài viết tiêu chuẩn UL/FM/TCVN và hướng dẫn lắp đặt để hiểu đầy đủ quy trình lắp đặt đúng kỹ thuật.
